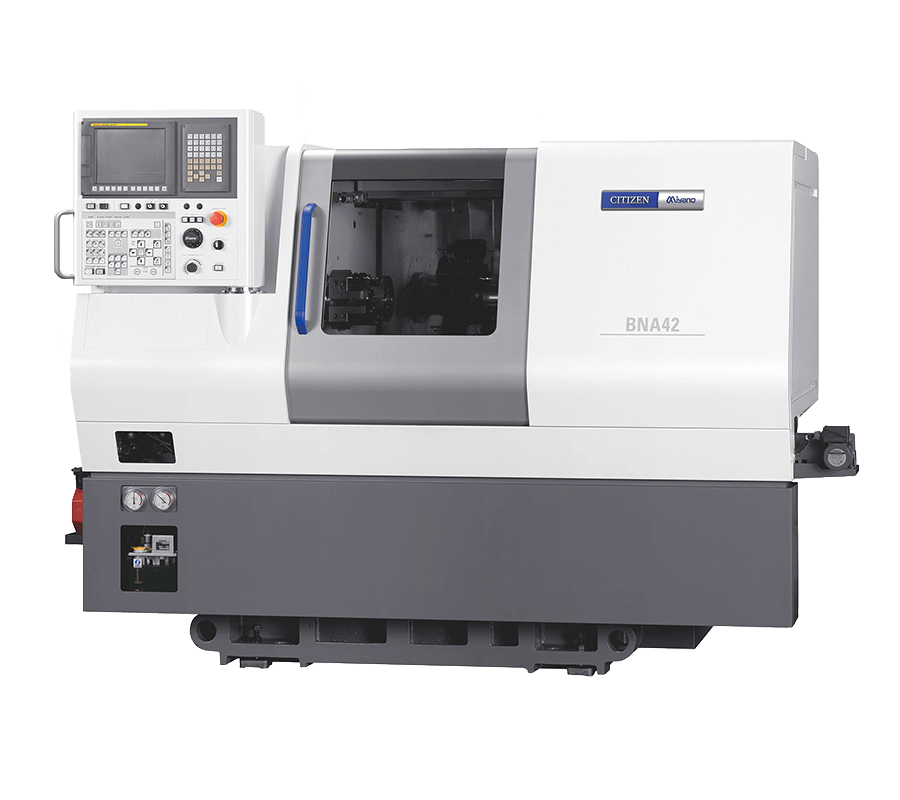

| 型号 | BNA-42DHY3 | ||
|---|---|---|---|
| 加工能力 & 夹具系统 | 棒材最大加工直径 | SP1/SP2 | ø42/ 34mm |
| 最大加工长度 | 100mm | ||
| 液压卡盘 | SP1/SP2 | 5"/ 4" | |
| 弹簧筒夹 | SP1/SP2 | 静止型 | |
| 主轴 | 主轴端 | SP1/SP2 | 特殊平头 |
| 主轴马达(15分 既定/连续) | SP1 | 7.5/ 5.5kW | |
| SP2 | 5.5/ 3.7kW | ||
| 主轴旋转速度 | SP1 | 60～6,000 min-1 | |
| SP2 | 50～5,000 min-1 | ||

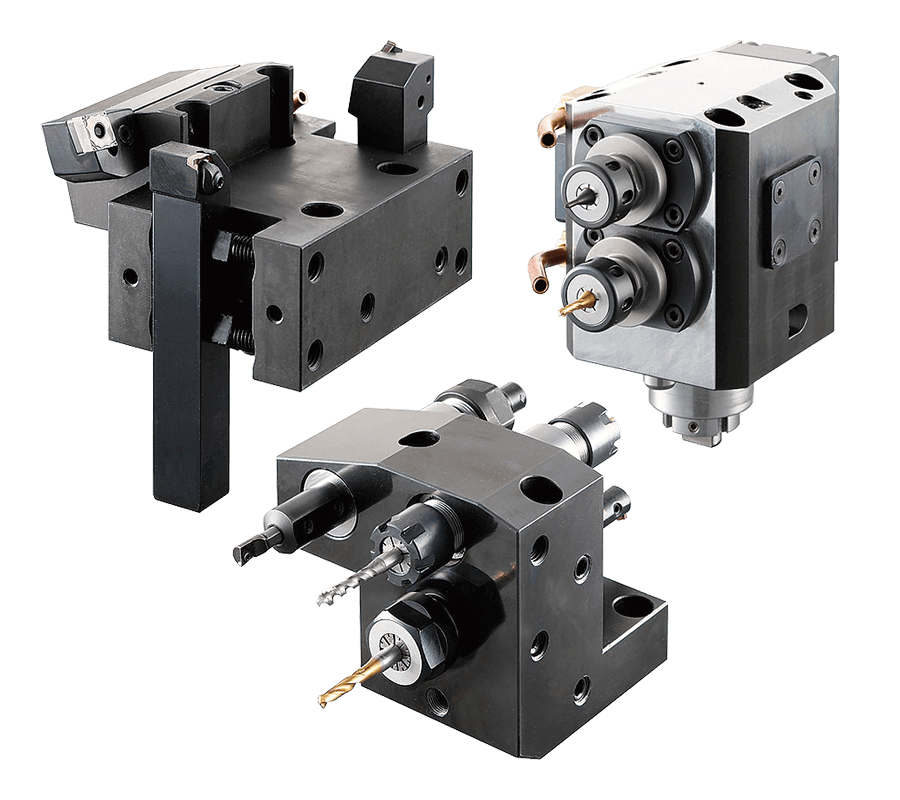

| 刀具台 | 刀具台形式 | SP1 | 8角转塔 |
| SP2 | 6角转塔 | ||
| 刀柄高度 | □20mm | ||
| 开孔钻头刀柄部直径 | ø25mm | ||
| 分度夹紧方式 | AC 伺服马达 & 齿牙盘 | ||
| 移动行程 | X1轴 | 140mm | |
| Z1轴 | 235mm | ||
| Y轴 | 70mm(±35) | ||
| X2轴 | 140mm | ||
| Z2轴 | 360mm | ||
| 分度时间 | 0.2Sec./1St. | ||
| 旋转刀具驱动Unit | 旋转刀具最大安装数 | SP1/SP2 | 8/ --- |
| 刀具主轴旋转速度 | 50～5,000 min-1 | ||
| 刀具主轴马达 | 2.8/ 1.0kW | ||
| 机床大小 | 机床高度 | 1,700mm | |
| 所需面积 | 2,350×1,450mm | ||
| 机床重量 | 3,100kg | ||
