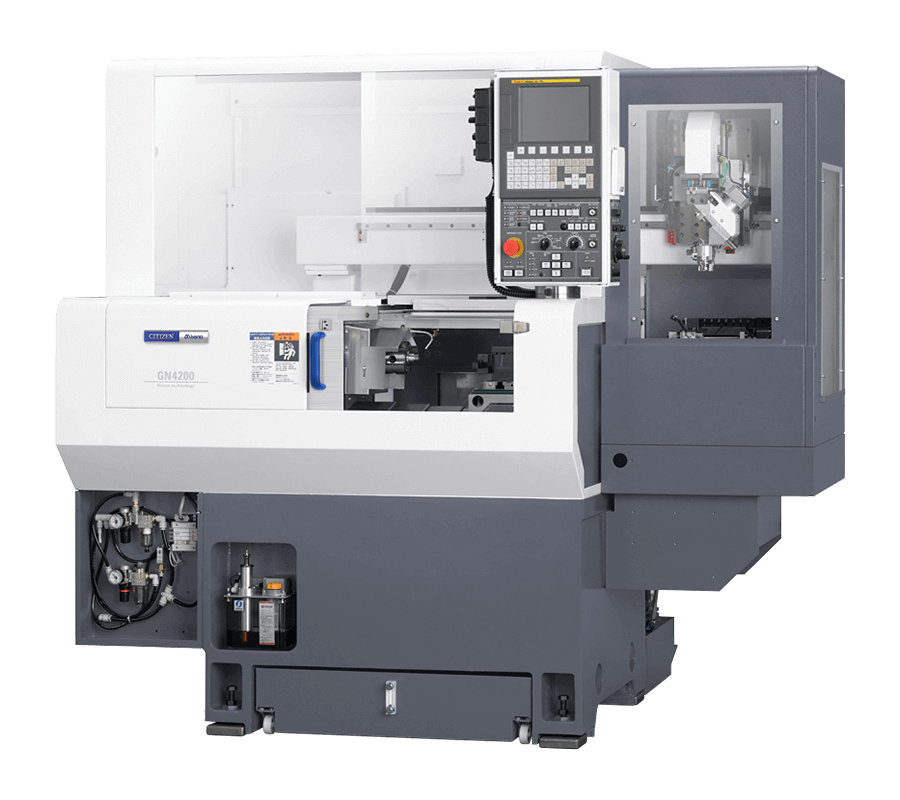

| 型号 | GN-4200 | ||
|---|---|---|---|
| 加工能力 & 夹具系统 | 加工直径 | 超高精度气动夹盘 | ø45mm |
| 抽拉型弹簧筒夹 | ø40mm (静止型ø35mm) | ||
| 最大加工长度 | 80mm | ||
| 主轴 | 主轴马达 | 15分 / 连续 | 5.5 / 3.7kW |
| 主轴旋转速度 | 8,000 min-1 | ||

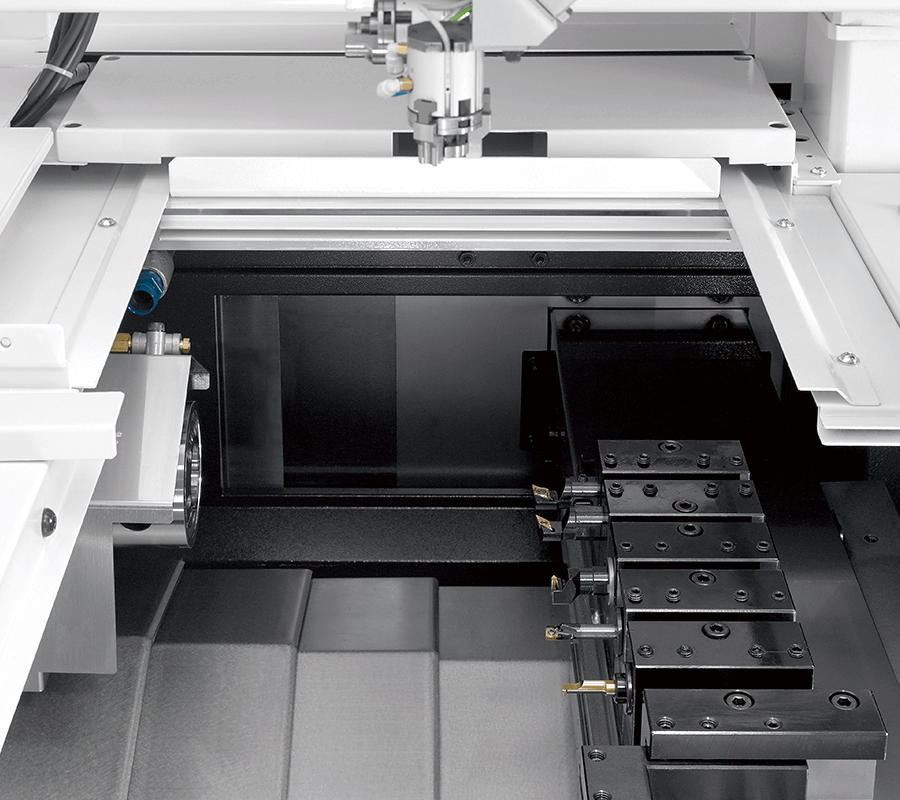

| 导轨 | 刀具台的形式 | 水平排刀 | |
| 导轨形式 | X轴 | 燕尾形导轨 | |
| Z轴 | 燕尾形导轨 | ||
| 导轨行程 | X轴 | 300mm | |
| Z轴 | 250mm | ||
| 机床大小 | 机床高度 | 1,695mm | |
| 所需面积 | W1,350mm×D1,325mm | ||
| 机床重量 (本体) | 1,500kg | ||
| 选项 | |||
|---|---|---|---|

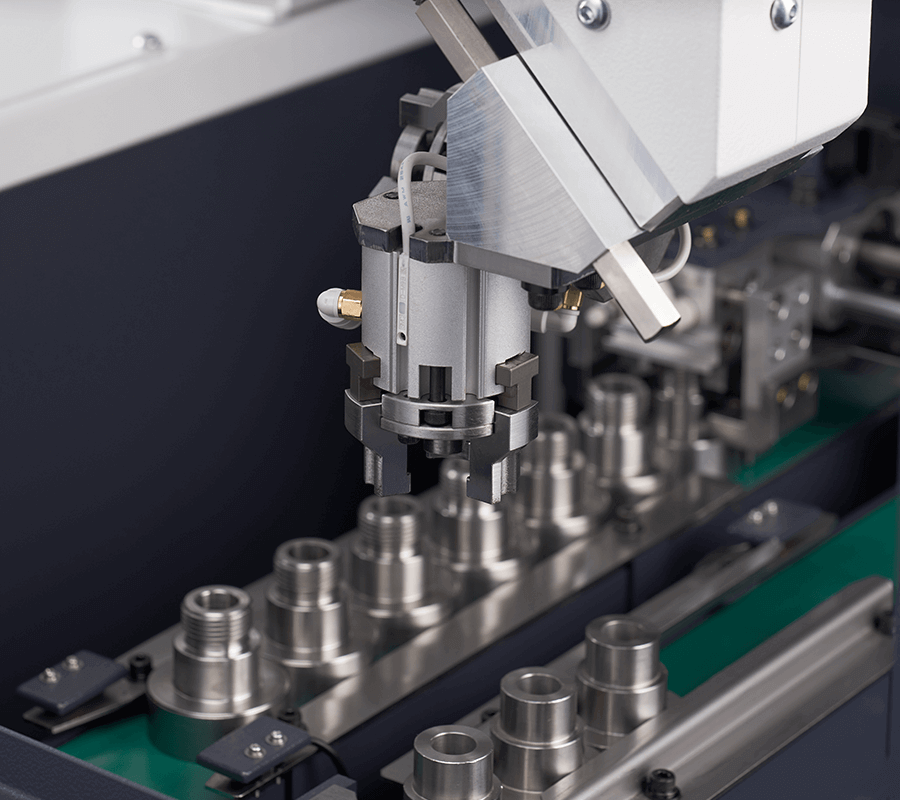

| 行架式机械手规格 | 行架式机械手形式 | 双轴行架式机械手(2个工作手) | |
| 最大工件尺寸 | ø40×40mm | ||
| 最大可搬运重量 | 250g | ||
| 控制方式 | PMC轴控制 | ||
| 控制软件 | 行架式机械手多项周边控制 | ||
| 驱动方式 | 左右行 | 齿条&齿轮 | |
| 上下 | 齿条&齿轮 | ||
